环形交叉带分拣机
标签：
选型表 |
||||||||
|
序号 |
型号 |
品名 |
规格（周长） |
上件区 |
上件人数 |
小车 |
格口 |
半自动供件台 |
|---|---|---|---|---|---|---|---|---|
|
1 |
CS66/GK60 |
环形交叉带分拣机 |
39.6m |
单区 |
6人 |
66 |
60 |
1台 |
|
2 |
CS81/GK80 |
环形交叉带分拣机 |
48.6m |
单区 |
6人 |
81 |
80 |
1台 |
|
3 |
CS96/GK100 |
环形交叉带分拣机 |
57.6m |
单区 |
6人 |
96 |
100 |
1台 |
|
4 |
CS111/GK120 |
环形交叉带分拣机 |
66.6m |
单区 |
6人 |
111 |
120 |
1台 |
|
5 |
CS126/GK140 |
环形交叉带分拣机 |
75.6m |
单区 |
6人 |
126 |
140 |
1台 |

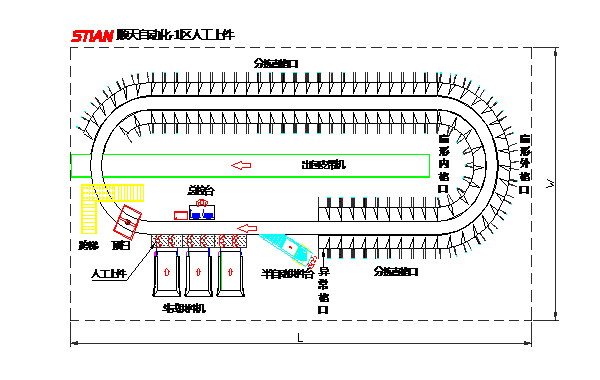

基本参数 |
|||||||||||
|
型号 |
L（m） |
W（m） |
格口尺寸 |
小车尺寸 |
运行速度 |
理论效率 |
读码方式 |
称重 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
CS66/GK60 |
20 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
顶扫 |
不配 |
|||
|
CS81/GK80 |
25 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
顶扫 |
不配 |
|||
|
CS96/GK100 |
30 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
顶扫 |
不配 |
|||
|
CS111/GK120 |
35 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
顶扫 |
不配 |
|||
|
CS126/GK140 |
40 |
15 |
750 |
700*450 |
1.5m/s |
9000 |
顶扫 |
不配 |
|||

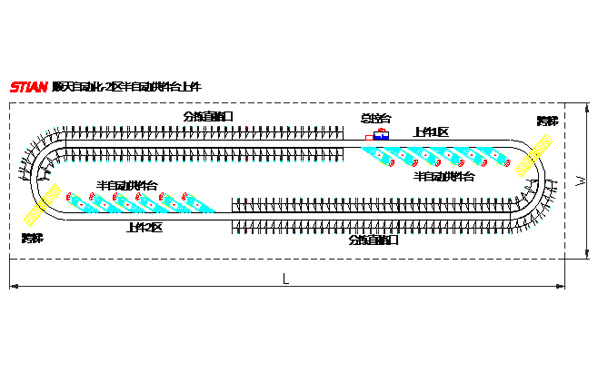

选型表 |
|||||||||||
|
序号 |
型号 |
品名 |
规格（周长） |
上件区 |
上件人数 |
小车 |
格口 |
半自动供件台 |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
2CS196/GK184 |
环形交叉带分拣机 |
117.6m |
2区 |
12人 |
196 |
184 |
12台 |
|||
|
2 |
2CS206/GK200 |
环形交叉带分拣机 |
123.6m |
2区 |
12人 |
206 |
200 |
12台 |
|||
|
3 |
2CS216/GK216 |
环形交叉带分拣机 |
129.6m |
2区 |
12人 |
216 |
216 |
12台 |
|||
|
4 |
2CS226/GK232 |
环形交叉带分拣机 |
135.6m |
2区 |
12人 |
226 |
232 |
12台 |
|||
|
5 |
2CS236/GK248 |
环形交叉带分拣机 |
141.6m |
2区 |
12人 |
236 |
248 |
12台 |
|||
基本参数 |
||||||||
|
型号 |
L（m） |
W（m） |
格口尺寸 |
小车尺寸 |
运行速度 |
理论效率 |
读码方式 |
称重 |
|---|---|---|---|---|---|---|---|---|
|
2CS196/GK184 |
60 |
15 |
750 |
700*450 |
2m/s |
24000 |
快扫 |
配 |
|
2CS206/GK200 |
63 |
15 |
750 |
700*450 |
2m/s |
24000 |
快扫 |
配 |
|
2CS216/GK216 |
66 |
15 |
750 |
700*450 |
2m/s |
24000 |
快扫 |
配 |
|
2CS226/GK232 |
69 |
15 |
750 |
700*450 |
2m/s |
24000 |
快扫 |
配 |
|
2CS236/GK248 |
72 |
15 |
750 |
700*450 |
2m/s |
24000 |
快扫 |
配 |

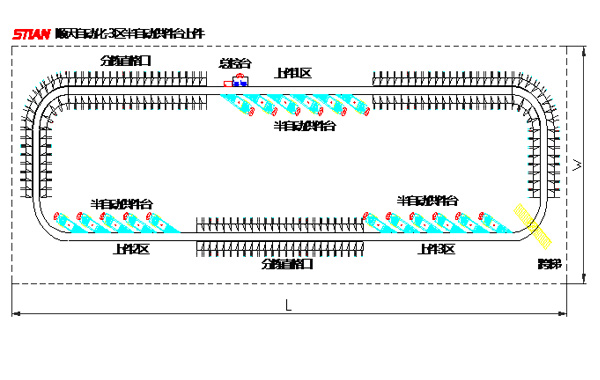

选型表 |
|||||||||||||
|
序号 |
型号 |
品名 |
规格（周长） |
上件区 |
上件人数 |
小车 |
格口 |
半自动供件台 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
3CS266/GK224 |
环形交叉带分拣机 |
159.6m |
3区 |
18人 |
266 |
224 |
18台 |
|||||
|
2 |
3CS281/GK248 |
环形交叉带分拣机 |
168.6m |
3区 |
18人 |
281 |
248 |
18台 |
|||||
|
3 |
3CS296/GK272 |
环形交叉带分拣机 |
177.6m |
3区 |
18人 |
296 |
272 |
18台 |
|||||
|
4 |
3CS311/GK296 |
环形交叉带分拣机 |
186.6m |
3区 |
18人 |
311 |
296 |
18台 |
|||||
|
5 |
3CS326/GK320 |
环形交叉带分拣机 |
195.6m |
3区 |
18人 |
326 |
320 |
18台 |
|||||
基本参数 |
|||||||||||||
|
型号 |
L（m） |
W（m） |
格口尺寸 |
小车尺寸 |
运行速度 |
理论效率 |
读码方式 |
称重 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3CS266/GK224 |
75 |
20 |
750 |
700*450 |
2m/s |
36000 |
快扫 |
配 |
|||||
|
3CS281/GK248 |
80 |
20 |
750 |
700*450 |
2m/s |
36000 |
快扫 |
配 |
|||||
|
3CS296/GK272 |
85 |
20 |
750 |
700*450 |
2m/s |
36000 |
快扫 |
配 |
|||||
|
3CS311/GK296 |
90 |
20 |
750 |
700*450 |
2m/s |
36000 |
快扫 |
配 |
|||||
|
3CS326/GK320 |
95 |
20 |
750 |
700*450 |
2m/s |
36000 |
快扫 |
配 |
|||||
主要部件

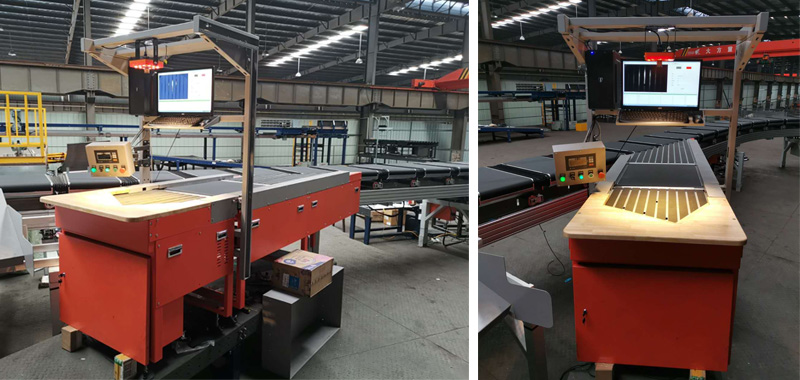

1.1、半自动供件台（三段式）
1.1.1、采用半自动供件台进行供件，人工将快件放于半自动供件台，由供件台平稳的将快件传送到分拣机承载单元上。出港自动线供件使用带动态称重功能的三段式上件机进行上件拍照。
1.1.2、进港自动线供件可以使用不带快手的三段式供件台+环线顶扫模式 / 带快手扫码的三段式供件（无需顶扫）模式进行供件拍照；不带快手三段式供件方式：第一段供件员摆件自动供件（异常件人工NC滑槽剔除），第二段缓存，第三段缓存并加速供件；带快手三段式供件方式：第一段供件员摆件快手扫描拍照后自动供件（异常件人工NC滑槽剔除），第二段缓存，第三段缓存并加速供件；
1.1.3、进港单个半自动供件台效率≥2200票/小时 ，出港单个半自动供件台（带称重功能）效率≥2000票/小时；实际操作效率与整套分拣机总体处理量匹配；
1.1.4、半自动供件台设有供件效率显示装置，能够实时告知供件人员当前供件的效率和目标效率；
1.1.5、如有称重功能的半自动供件台，重量精度为±20g；如重量超过3kg，需报警提示且不供件至主线；
1.1.6、每个供件台属于独立系统，每个启动、停止均由单个控制面板进行操作；
1.1.7、同时供件台配置相应的功能、指示灯和对应按钮：启动和停止、自动/人工/维护模式、急停、复位、倒退（需防止误触碰）等。
1.1.8、供件台急停装置：急停按钮应设置在供件人员可以在操作时快速触及到且平时又不容易被人误触碰到的位置，每个人工工位操作区域配置一个；急停触发后，分拣机应快速停止运转；必须由操作员在本地主动操作，才能释放急停装置；
1.1.9半自动供件台单侧布局
1.2、供件方式

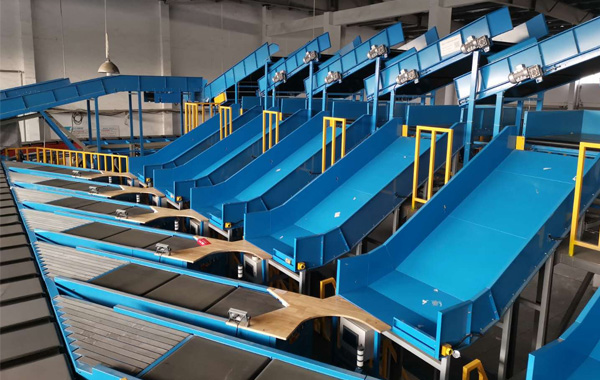

1.2.1、摆臂分拣存件滑槽

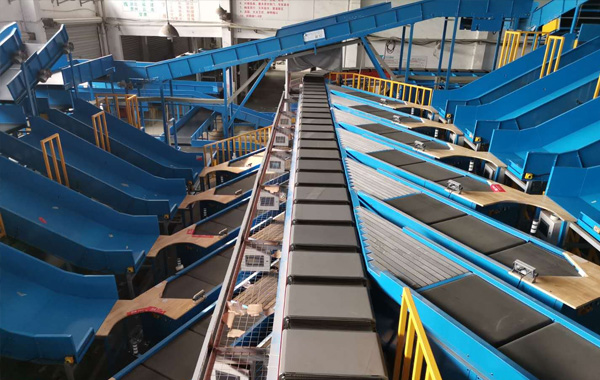

1.2.2、平面线输送存件滑槽

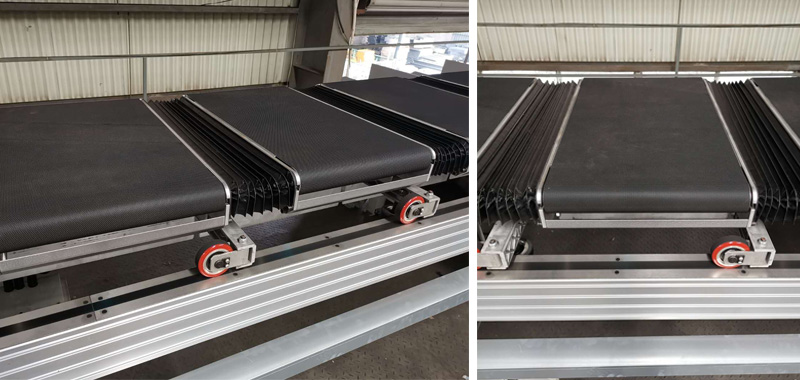

2、皮带小车
1）性能规范说明
2）承载小车的皮带采用热熔方式连接，采用强度高、耐磨损且具有缓冲性能的材料制造，保证上件稳定，供件或落件时包裹与小车皮带不打滑；
3）卸载机构动作落件准确、可靠、无飘格现象；
4）正常运转情况下，快件不可脱离承载小车，尤其是在上件和转弯时；
5）小车与小车之间附有盖板，在运行中可保持封闭承载单元之间的空隙，防止快件卡夹；
6）小车皮带、下车滚筒、小车与小车之间的衔接处需要方便拆卸、更换和维护；
7）小车节距600mm，小车皮带面宽度不得小于700mm*425mm； 8）小车在轨道上运行时不能有异响和较大幅度的震动；

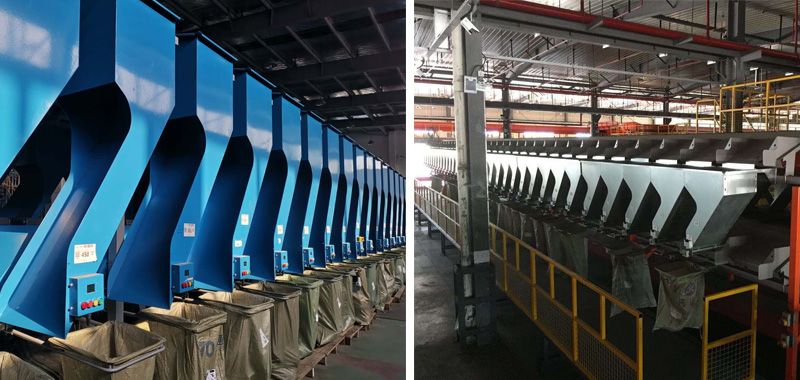

3、格口
3.1 标准格口HC3000-750：将包裹直接分拣至网点格口的滑槽。

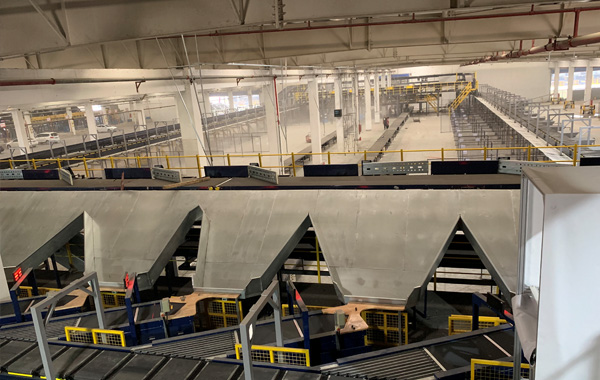

3.2 双层格口SHC750：上下层同格口布袋直落；上下层错1位格口落袋。
使用的基本要求 |
|||||||
|
序号 |
名称 |
基本要求 |
备注 |
||||
|---|---|---|---|---|---|---|---|
|
1 |
输送物 |
各类快件包裹 |
|
||||
|
2 |
输送物重量 |
20g≤W≤15kg |
|
||||
|
3 |
输送物最大尺寸 |
400（L）*400（W）*400（H） |
（mm） |
||||
|
4 |
输送物最小尺寸 |
100（L）*100（W）*3（H） |
（mm） |
||||
|
5 |
输送物外形 |
非圆形件、非底面拱形件 |
|
||||
|
6 |
输送物包装 |
非金属包装、非木制包装、无容易被设备缠绕的线状外露的包装 |
|
||||
|
7 |
输送物摆放要求 |
单件摆放，不能堆叠，不能左右并排，面单必须向上，面单不能褶皱； |
|
||||
|
8 |
控制要求 |
交叉带启动前，峰鸣音提示10秒后再启动， |
|
||||
|
9 |
急停要求 |
整机具备紧急停机功能，急停后需人工复位 |
|
||||
|
10 |
称重仪表加密功能 |
防止员工误操作 |
|
||||
|
11 |
相机拍照 |
采用频闪相机方案，相机支架全方位遮光布包裹，无光污染 |
|
||||
|
12 |
电脑使用要求 |
电脑专机专用，操作人员不得上网下载，避免中毒 |
|
||||
|
13 |
电脑设置要求 |
电脑均按客户提供的IP进行设置，并与客户服务器时间保持一致，显示器与键盘配有专用防尘套 |
|
||||
主要配置 |
|||||||
|
序号 |
名称 |
规格型号 |
品牌 |
||||
|---|---|---|---|---|---|---|---|
|
1 |
小车 |
XC700*450 |
顺天 |
||||
|
2 |
小车动力 |
电动滚筒 |
莫迪 |
||||
|
3 |
小车皮带 |
钻石花纹带 |
永利 |
||||
|
4 |
直线电机 |
LC1200-1000 |
莫迪 |
||||
|
5 |
滑触线 |
|
松下 |
||||
|
6 |
小车轨道 |
铝型材/钢轨 |
顺天 |
||||
|
7 |
半自动供件台 |
SJJ01 |
顺天 |
||||
|
8 |
上件机动力 |
伺服电机 |
台达 |
||||
|
9 |
格口 |
HC3000-750 |
顺天 |
||||
|
10 |
顶扫相机 |
智能相机 |
海康/大华 |
||||
|
11 |
快扫相机 |
工业相机600W |
海康/大华 |
||||
|
12 |
电脑配置 |
CPU,内存，显示屏， |
工业级 |
||||
|
13 |
电气控制元件 |
PLC |
西门子 |
||||
|
14 |
光电开关 |
E3Z |
欧姆龙 |
||||

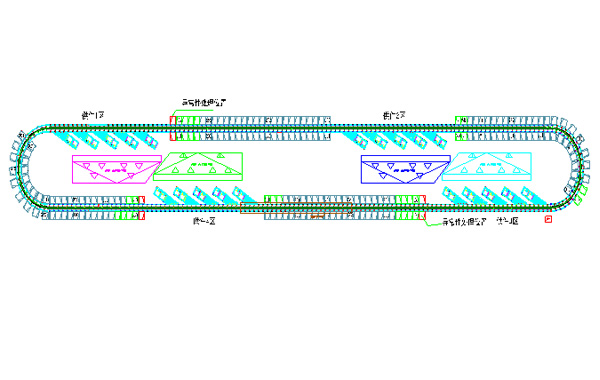

项目案例

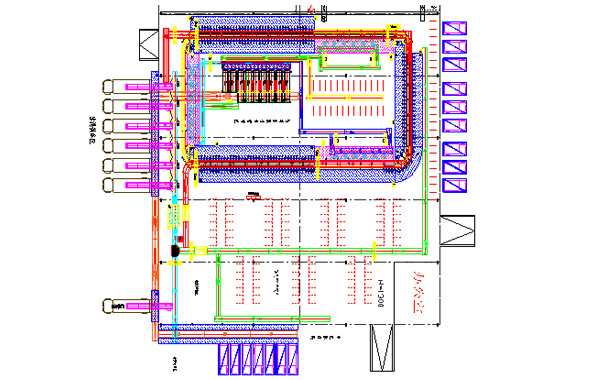

瑞安中通方案图

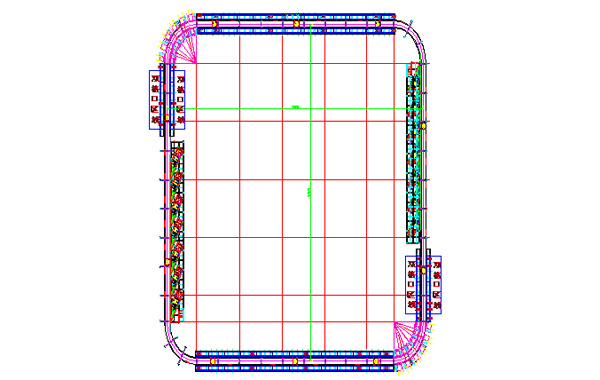

宁波北仑中通方案图

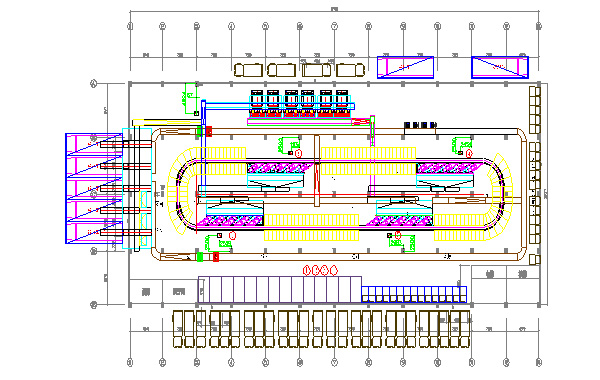

湖州百世方案图
永康中通方案图
